JDG管施工图
1、JDG管施工需按图纸施工，装配预埋职员按预留预埋图结束施工，不得随便损坏建筑物钢筋及防水工程。如有抵触会同土建技巧职员与业主、监理和谐处理。在楼地坪内错、漏、窒息或计划增长埋管，必须在未作面层前补埋，墙体预留装备孔洞，由计划和业主现场而定。
2、电气配管工程，线管下料切断后，管口处利用锉刀结束修整，使其平坦光滑、无毛刺，断面与管的轴线垂直。

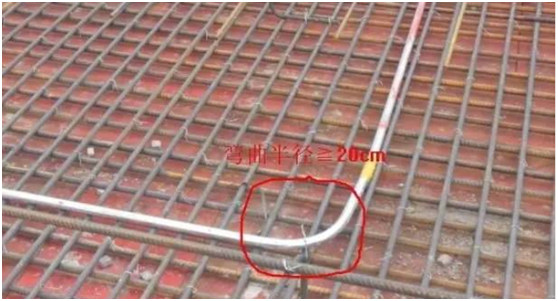

3、线管在混凝土暗配时其曲折半径不该小于管外径的10倍。
JDG管曲折半径
4、线管曲折加工时，弯头处不得有起皱、开裂征象，弯扁度不大于10℅。
5、线管的暗配连接：
JDG套接紧定式薄壁热镀锌电线管，是冷轧钢带制成，双面镀锌。JDG电线管规格分为：外径Φ16、Φ20、Φ25、Φ32、Φ40、Φ50mm，每根长度为4米。JDG热镀锌电线管除Φ16管壁厚为1.2mm之外，其余全体为1.6mm（容许壁厚方向+0.15）。
JDG管施工方法为：套接或插接（定位后，拧断紧定螺丝头）。
（1）、管路连接时，两管待连接端分离拔出直管讨论中央，紧贴凹型槽处双侧，用紧定螺钉定位后，施力旋紧螺钉直至螺帽寥落。
（2）、管子牢固时需讨论处双方绑上扎丝牢固，防止管子因砼浇捣时讨论断开使管子报废。
（3）、管子打弯，利用公用弯管器功课。
镀锌钢管施工技巧要点：
（1）、尺度强迫性哀求：金属导管严禁对口熔焊连接;镀锌和壁厚小于即是2mm的钢导管不得套管熔焊连接。
（2）、当镀锌钢导管采纳罗纹连接时，连接除的两头用公用接地卡牢固跨接接地线。
（3）、本工程为施工便利经甲方批准镀锌钢管采纳6孔紧定连接，紧定章撤消跨接接地线。紧固也达到哀求。
